| 前に組んでから５年？近く経ったＰＣケース。ショップのBTOで組んだやつだからケースもショップのブランド。 |
|
| 中身は少し交換しましたが、一時期のＰＣいじりの熱も冷め完全放置状態。ＰＣはスイッチを入れて鉄板作動すれば |
|
| 問題ないと思っていましたが、さすがに４，５年落ちしたプラットフォーム。近頃、デジタルカメラなどの大量の |
|
| ソースを使ってＨＰ作成する際にストレスを感じるようになり、いまさらのＣPU交換という凶行。 |
|
| それでもソケットA!!ですが・・・。全面刷新は予算的に無理。せめてケースだけでも最新ぽく更新です。 |
|
| 入手したCPU |
|

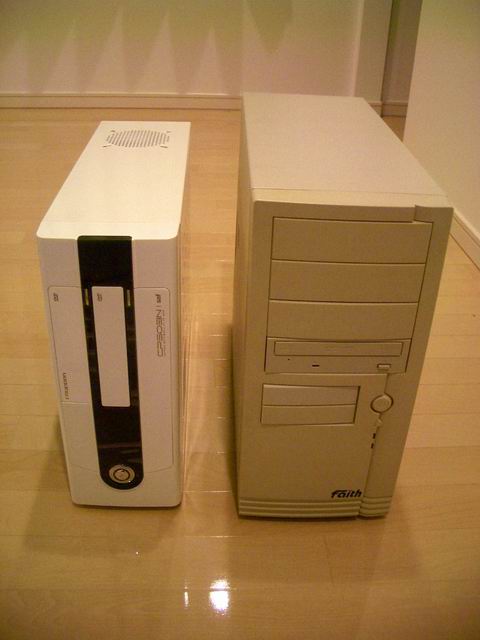

 AMD Athlon XP3200+を入手です。２００９年も間近なのに・・・。  右が今までお世話になったショップ製ケース。色気ゼロ。 左がスリムケース。奥行きは同等。幅と高さが小さいです。 世の中のATX対応スリムケースはこんなサイズが多いです。 |

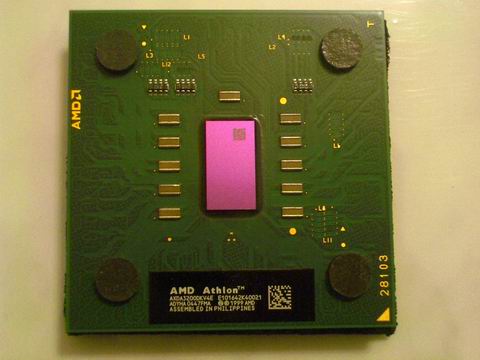

AMD Athlon ＸＰ3200+をオークションで |
| 購入。まだまだ強気の１万強が相場です。 |
|
| まだソケットAの需要はあるのでしょうか。 |
|
| そう言いつつ自分もまだ使おうと考えている |
|
| 輩の一人ですが・・・。マシンを変えて |
|
| インストールとか設定移行とかが面倒です！ |
|
| それがソケットAに留まっている理由です。 |
|
| でも今も Athlon XP2600だからクロックで |
|
| １割アップ程度でしょうか。中身よりケースの |
|
| イメージを変えて時代に追いつくことが大事！ |
|

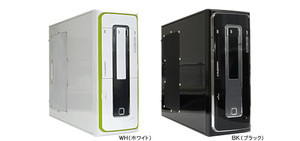

| 左が今回用意したスリムケースです。 |
|
| ミドルタワーは野暮ったい印象でNGです。 |
|
| ATX規格のマザーと電源が搭載できて、さらに |
|
| スリムなケースと言うのは数点。その中で |
|
| 近場のショップにおいてあったのはCOUPDEN |
|
| という韓国のメーカーでしょうか。本当は |
|
| フロントトップにＬＣＤ搭載のグレードが |
|
| ほしかったのですが、置いていませんでした。 |
|
| このグレードで７０００円。 |
|
| ショップ製のケースと比べるとスタイリッシュ |
|
| で確かにスリム。内臓のベイ数が少ないですが |
|
| 光学ドライブ、３．５HDD２台なら入ります。 | |
| ＦＤＤは今どきなのでつけずにＨＤＤ用に |
|
| スペースをまわしました。 |
|
| 久しぶりにＰＣケースを開けてみる・・・ |
|

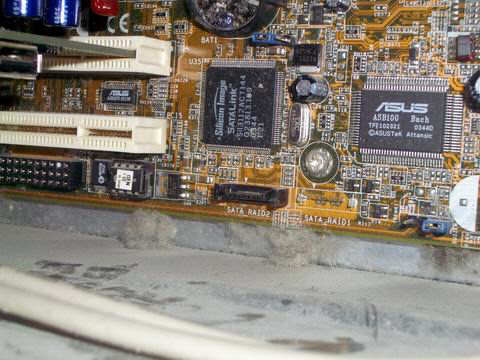

 綿ごみの巣窟です。ＰＣマシンが空気清浄機の役割も果たしていたようです。  CPUクーラーの末路。こんなんでよく暴走しなかったものだ。 逆に結構もつんだなぁと、マメな掃除をしなくなる予感です。 |
何年ぶりかでＰＣケースを開けてみました。 |
| ３年は開けていないんじゃないでしょうか。 |
|
| 静音のためと、埃進入防止のために細かな |
|
| 隙間をテープで目張りしていました。排熱を |
|
| 無視して・・・。さぁどうでしょうか？ |
|
| うぉっわぁぁぁーーー！ |
|
| 汚い！汚すぎる。部屋の埃を吸い寄せる |
|
| 集塵機を化してがんばっていたようです。 |
|

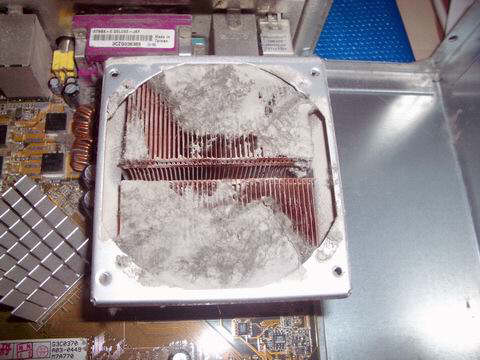

| 特にCPUのシンク・・・。みっちり隙埋め。 |
|
| 埃が押し固められて不織布のような状態です。 |
|
| 布です。布。よく熱暴走しなかったものです。 |
|
| 普通ならこの機会に徹底清掃なんでしょうが、 |
|
| Ｂ型の私は、気にしません。エアースプレーも |
|
| ないので、掃除機と息でブローして終了です。 |
|
| 適当にCPU積んでみる |
|

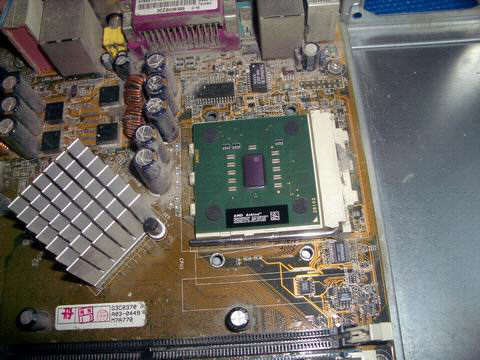

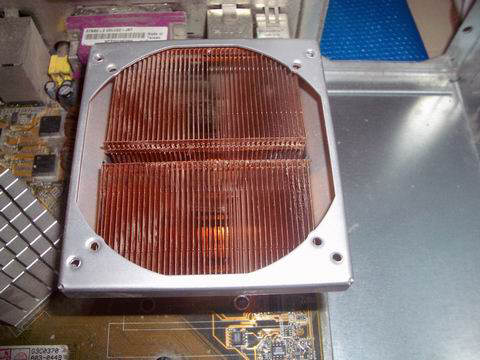

 鬼畜の未洗浄のままスワップ！  そこそこにきれいにしたヒートシンク。売るわけでもないのでヨシ！ |
CPUのソケット周りくらい掃除しようかとも |
| 思いましたが、変にソケットに埃が入っても |
|
| いやなので、すかさず新CPUを装着です。 |
|
| 装着した後ならブローしても問題にならない？ |
|
| との判断です。 |
|
| シンクも目地が見えるくらいにはなんとか |
|
| 埃を取りました。CPUと一緒に付属のCPU |
|
| クーラーもらいました。新品同様でしたが |
|
| こちらのほうが銅だったので、こっちです。 |
|
| しかし、久しぶりに見ると、クーラーでかい！ |
|
| 今回スリムケースなので少し心配です。 |
|
| 昔水冷も試しましたが、あまり冷えず・・・。 |
|
| 水冷と言えどもラジエーター部にファンがあり |
|
| 変わらないくらいのうるささと、クーラントの |
|
| 補充警告が頻発したので空冷に戻した経緯が |
|
| あります。最近は何かいいものが出ていれば |
|
| 試したいのですが、ソケットAじゃぁ・・・。 |
|
| 各種カード・ケーブルをはずして引越し |
|
 PCIカード類を外していきます。いまだにAGP！  折れたS-ATA接続部。まだ１基S-ATA繋げられますが、 しばらくIDEで行きます。 |
引越しの前にケーブ類、カード類を外します。 |
| マザーボードの掃除は本体から外した後です。 |
|
| このマザーも相当くたびれています。 |
|

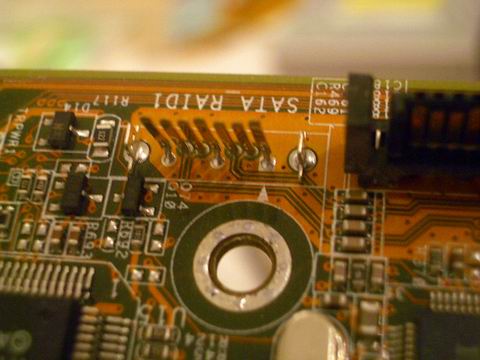

| いつの間にか破損したS-ATAコネクタ。 |
|
| 原因は不明ですが、硬いS-ATAケーブルが |
|
| 変な方向にテンションをかけていた模様。 |
|
| データ移動中にコネクタ部が折れたため、 |
|
| ＨＤＤ丸ごと破損！中に入ったデータ諸共 |
|
| この世から消え去りました・・・。 |
|
| あの華奢なコネクタ構造に対して、ケーブルが |
|
| 硬すぎると思いますが・・・。 |
|
| こんな物悲しい思いをしたマザーですが、 |
|
| 懐事情はもっと物悲しいので、もうしばらく |
|
| 付き合うことになります。 |
|
| S-ATAで接続できないのと、スリムケース化 |
|
| と言うこともあって、内臓ＨＤＤはこれまで |
|
| ３台でしたが２台に集約しました。 |
|
| 大容量化もリスク管理の面では弊害です。 |
|
| 早いところＳＳＤとか普及してくれれば、 |
|
| 物理的クラッシュとかは減るんでしょうか？ |
|
| ＨＤＤ重いし、うるさいし、熱いし、電気は |
|
| 喰うし、スマートじゃないですね。 |
|
| 新ケースへ換装 | |

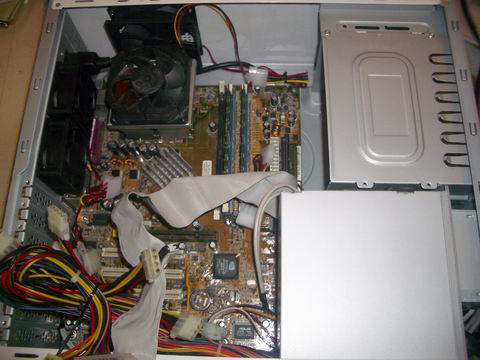

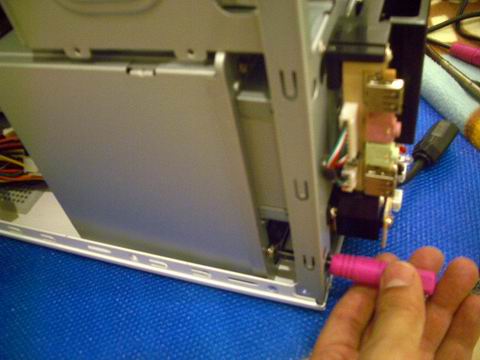

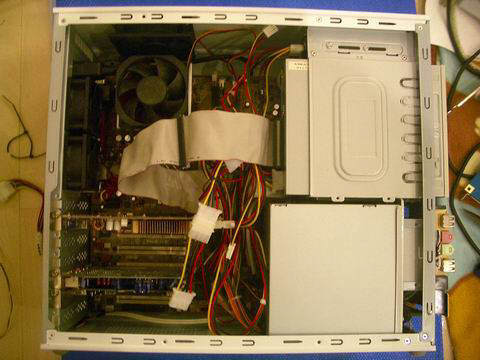

 新しいスリムケース。ファン多すぎ？  電源コードとCPUクーラーが干渉気味。  背面パネルは旧ケースから移植です。  フロントパネルへのコードをつなげていきます。  電源は前面下部へ。CPUから遠いし良さそうですが。  このカバーみたいなやつのステップと電源が干渉！  はずすとそこにはサイドファン。エアフロー用の仕切り板でした。  今回は仕切り板を撤去。電源のファンと対向するのでまぁ不要かと。  電源が邪魔してハーネスを結線できず！先行でやらないといけません。  この電源の締め付け作業が面倒です・・・。  基盤類の結線、電源搭載は完了です。  光学ドライブに専用ステーをはめ込みます。ツールレスです。  そのまま押し込みます。縦搭載は好きじゃないんですが・・・。  マスターＨＤＤはトップにマウントです。  もう１台はＦＤＤ用ベイへ縦置き搭載です。  ファン類以外はコネクタ接続終了。完成です。 |

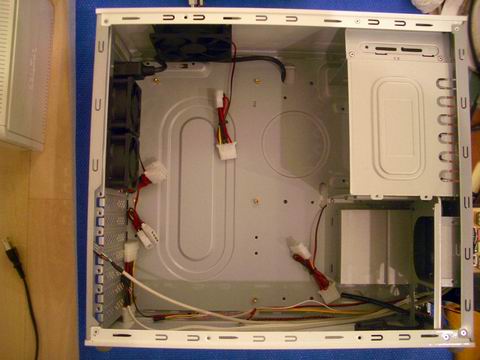

スリムケースの中を見てみます。高さを低く |
| するために電源を通常のATXケースでは |
|
| デッドスペースになりがちな前面下部に |
|
| マウントする構造になっています。ただし |
|
| ケースとしての電源差込口は後ろなので |
|
| 中継ケーブルで後ろへもっていく構造です。 |
|
| そのほかに、このケースはファンが大量に |
|
| ついています。背面２個、トップ１個、 |
|
| 両サイドに１個づつの計５個もあるので |
|
| １２Ｖコネクターだらけです。 |
|

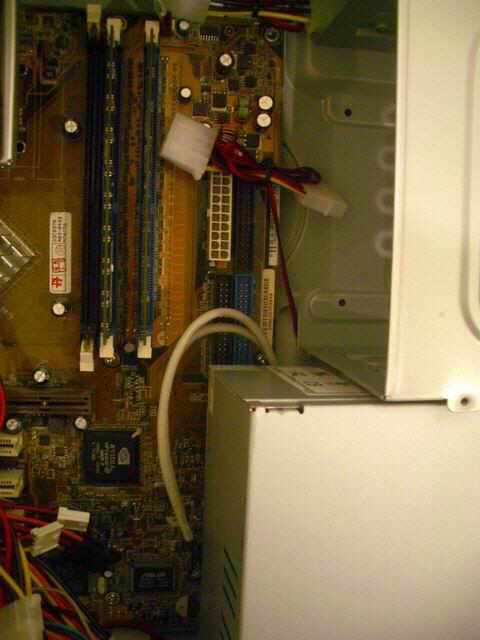

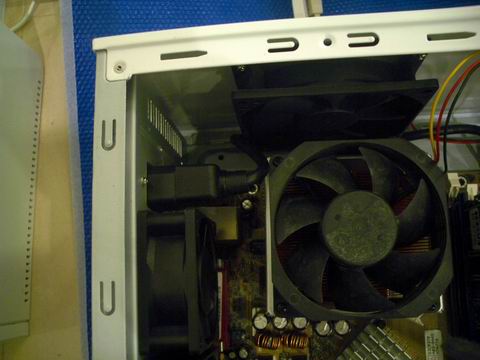

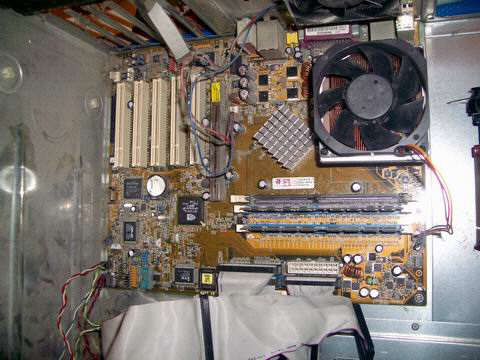

| マザーボードを仮組みしてみると、CPUの |
|
| ヒートシンク、ファン部と電源コードが |
|
| 位置的にやや干渉気味です。 |
|
| 少し強めに曲げれば大丈夫そうですが、 |
|
| 断線とか、熱とか少し心配です。 |
|
| マザーを据えるのに少しこの電源ケーブルが |
|
| 邪魔なので一時外します。これでマザーの |
|

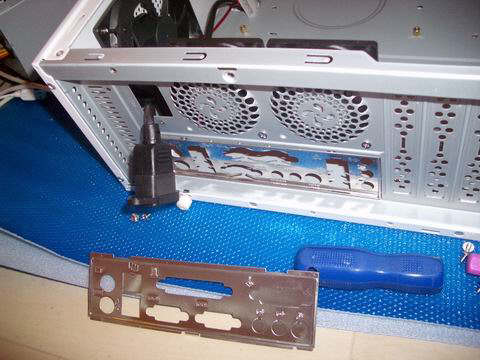

| 設置はOKかと思いましたが、どうも背面の |
|
| ポートパネルと干渉します。これって |
|
| マザーボード専用でしたか？すっかりＰＣから |
|
| 遠ざかっていたので忘れています。確かに |
|
| このあたりはマザーボードの固有じゃないと |
|
| 機能差を吸収できないでしょうね。とりあえず |
|
| 旧ケースから背面パネルを取り外します。 |
|
| 規格ケースと言っても韓国製ですから、背面の |
|
| パネルまで互換性があるんでしょうか？少し |
|
| 形状が異なるように見えますが、まずは |
|
| はめてみます。ぱちんと問題なくつきました。 |
|

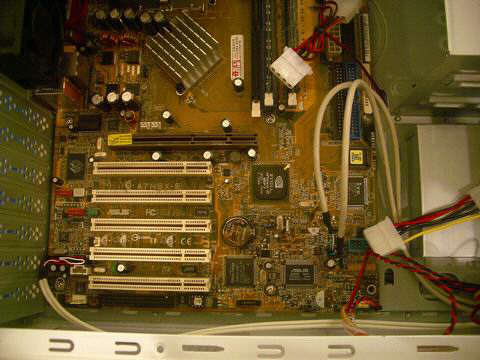

| これでマザーボードと干渉するものはないので |
|
| ぴったり収まりました。ケース自体は |
|
| マイクロATXにも対応しているようですが、 |
|
| そのためか、本体に取り付いているマザー用の |
|
| 受けねじが足りません。付属してはいるので |
|
| ATX用につけたします。でも２本足りない。 |
|
| 本体側にはそもそも受けねじを立てるねじ山も |
|
| 切ってありません。そのかわり変な樹脂の |
|
| 差込パーツがついています。返しもあるので |
|
| きっとこれを差し込んで使うのでしょうが、 |
|
| 面倒なのでやめます。CPU、カード周りは |
|
| 十分ビス止めできていると思うのでOKです。 |
|
| 次に各種スイッチ類のコードを繋げます。 |
|
| ＨＤＤアクセスLEDやケーススイッチ、ほかに |
|
| リセットスイッチなどのコードを繋げます。 |
|
| 久しぶりにマザーボードのマニュアルを見て |
|
| コネクタを差し込んで行きます。フロントの |
|
| USBやオーディオポートも使う場合は結線が |
|
| 必要です。オーディオはオンボードの機能を |
|
| 使っていないので不要ですが、とりあえず |
|
| 繋げておきます。マザーのマニュアルにも |
|
| ケースのマニュアルにもスピーカーコネクタの |
|
| 接続記載があるのですが、探しても本体には |
|
| スピーカーのコネクターが見当たりません。 |
|
| まぁ、本体のスピーカーで聴くことはないから |
|
| 問題ないですが、マザーの異常などの警告音は |
|
| 聞けなくなる？オンボードにBEEP用の |
|
| スピーカーついてる？この程度のことは |
|
| 不問です。 |
|

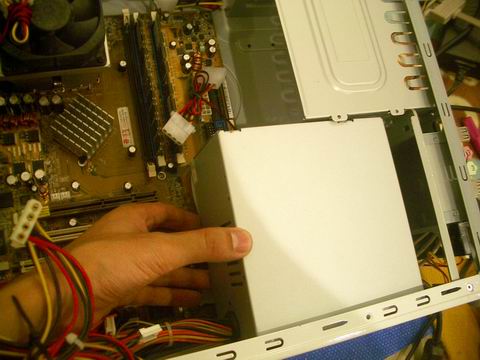

| いよいよ電源をマウントです。通常は |
|
| 背面上部ですが、このケースは前面下部です。 |
|
| 後ろから滑り込ませるように入れます。が、 |
|
| 何度挑戦しても奥まで入りません？長いねじや |
|
| スリーブのようなものも付属していないので |
|
| やはり奥まで入らないと締め付けることが |
|
| できない構造です。本体側をよく見てみると |
|
| なにやらステップのついたカバーがあります。 |
|
| 何のカバーでしょうか？このステップを |
|
| 除去しないと入りそうもありません。電源を |
|
| ぎりぎりまで寄せてみましたが、やはり干渉は |
|
| 回避できませんでした。規格外の電源？ |
|
| そんなこともないと思いますが、困った。 |
|
| グラインダーとかツールをもってくるのも |
|
| 面倒だし、そんな金属粉をケース内から |
|
| 除去するのも面倒。やはりこの変なカバーを |
|
| 外します。一体成形や、溶接されていると |
|
| アウトですが、折れているのではなく、 |
|
| 見切り線があるので別物だとは思います。 |
|
| よく見るとねじを発見。１本は外せますが、 |
|
| もう１本は、どうもフロント端子台を一度 |
|
| 外してからじゃないと作業できないようです。 |
|
| このことからも、本来このような作業は |
|
| 不要で、電源は設置できるんでしょうね。 |
|
| ねじを外してもカバーは外れない！少し |
|
| 焦ったが、横に引くと外れた・・・。 |
|
| もはや謎解きです。スリムケースなので |
|
| 作業性は優先されておらず、このあたりは |
|

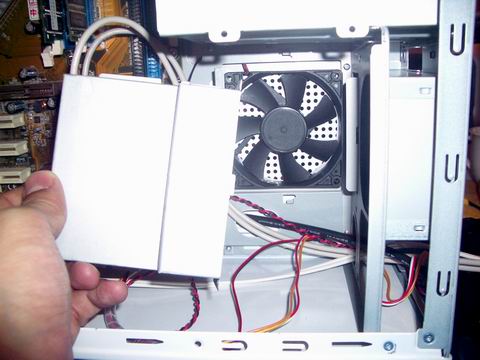

| 一苦労です。で、出てきたのは側面ファン。 |
|
| 電源の排熱用のファンのようですが、なぜ |
|
| 一度仕切り板を介して前面から吸い出すのか？ |
|
| ファンは横、電源の排熱は通常スイッチのある |
|
| 後ろと言うことで、エアフローを作ったと |
|
| 考えられますが、現在使っている電源は |
|
| 一流高級電源が吹っ飛んで、買いなおした |
|
| 廉価版です。しかし、底面にファンがあり、 |
|
| しかも今回は電源を縦置きするので、結果 |
|
| その電源ファンが、ケースの側面ファンと |
|
| 向き合う形になります。幸い今回はケースの |
|
| 仕切り板がなくてもエアフローは確保でき、 |
|
| 一直線に並ぶので問題なしです。でも流れの |
|
| 向きはお互い逆？かもしれません。そんな |
|
| 細かいことは気にしません。電源を設置できて |
|
| とりあえずOK。 |
|
| 設置する際に、フロントパネルからのコードを |
|
| うまく押し込んで、電源で押さえ込んでから |
|
| やらないとすっきりしないし、まっすぐに |
|
| 締め付け穴と一致しませんでした。 |
|

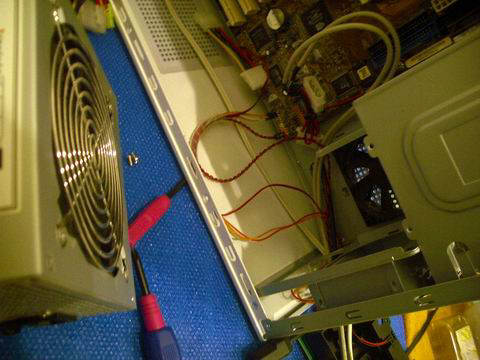

| ただ、これまた締め付けは困難です。 |
|
| 磁性のあるドライバーじゃないと |
|
| 手が入らないのでほぼ無理かと・・・。 |
|
| 何度もやりたくない作業ですが、設置してから |
|
| 次はいよいよ、ドライブ類ってことで、 |
|
| ハーネス部を確認したところ、完全に電源で |
|
| 接続口が邪魔されてます・・・。スレイブは |
|
| 何とか脇から挿せそうですが、マスターは |
|
| 完全に手が入りません。明け方近くでかなり |
|
| 眠かったのですが、半泣きで電源を外します。 |
|
| 作業の順番にスリムケースでは制約が・・・。 |
|
| 狭いから仕方がないです。 |
|
| いよいよドライブ類です。搭載予定は |
|
| 光学ドライブ×１、３．５インチＨＤＤ×２． |
|
| このスリムケースは光学ドライブを２台まで |
|
| 搭載できるようになっているようです。 |
|
| 今回は１台なので中央のベイは未使用ですが |
|
| ここは５インチでも、５インチ化プレートを |
|
| かませて３．５インチを搭載もできます。 |
|
| ＦＤＤは今回使用しないのでそこに、ＨＤＤを |
|
| 設置しますが、もしＦＤＤやカードリーダーを |
|
| 搭載しても、光学ドライブ１、ＦＤＤ１、 |
|
| ＨＤＤ２は積めるのでまずまずの拡張性ではと |
|
| 思います。 |
|

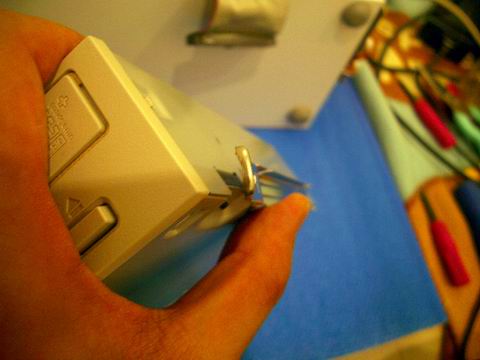

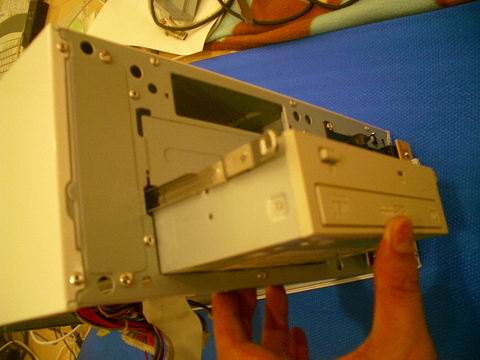

| 光学ドライブに専用のステーを取り付けて |
|
| 設置するようです。よく見かけますが使うのは |
|
| 初めてです。パチン、パチンと工具不要で |
|
| つきました。さらに本体にそのままするすると |
|
| インサート。これまたパチンと収まりました。 |
|

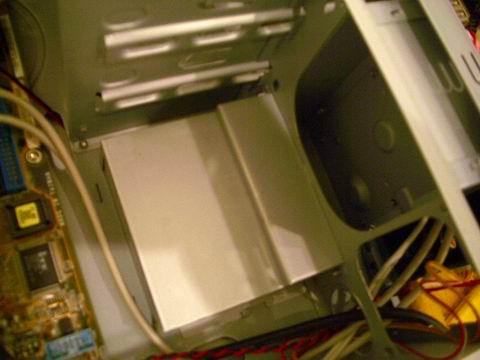

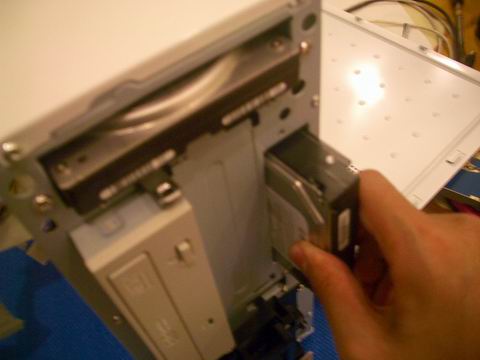

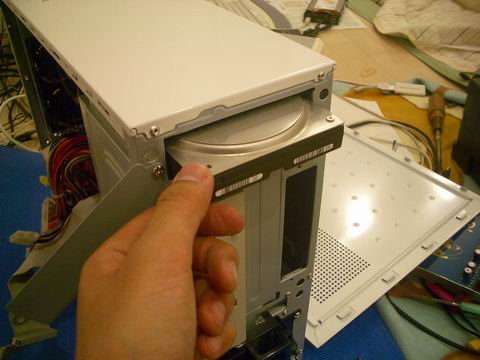

| ＨＤＤはマスターをハーネスの取り回し上、 |
|
| トップに設置です。中段のＦＤＤ用のベイに |
|
| スレイブのＨＤＤを設置しました。これは |
|
| 通常のビス止めです。 |
|
| 最近のＰＣケースは光学ドライブが本体に |
|
| 隠れるようになっているのが多いですね。 |
|
| 意匠の統一性を高めてデザインを高めていると |
|
| 思いますが、ケースフロントパネルにある |
|
| 取り出しボタンと位置が合うのでしょうか？ |
|
| ドライブにも規格があってこの位置に取り出し |
|
| ボタンがくるようになっているんでしょうね。 |
|
| ハーネスもつなげ、電源のコネクターを |
|
| ドライブ類に繋げていきます。ここで事件！ |
|
| ケースファンが多すぎてコネクター不足！！ |
|
| CPUのファンはあるし、ケースもむき出し |
|
| と言うことで分岐コネクターはまた後日。 |
|
| とりあえずは電源入るか、起動チェック！ |
|
| ・・・。来ない。無反応。 |
|
| CPUとかコア欠けしても、無反応はないよな。 |
|
| マザーボードの通電を示す、LEDは点いている |
|
| から電源はよし。スイッチのコネクターを |
|
| マザーボードに間違えて差している？？ |
|
| もう、眠いけど、考えられるのはそれくらい。 |
|
| ！！電源がふさいでいる！！ |
|
| 通常のケースだとこんなとき楽そう・・・。 |
|
| 一番作業性の悪い電源を再度はずして結線。 |
|
| 確かに差し間違えている。眠いとこんなミスを |
|
| おかすんですね。でも起動はOK。ひとまず |
|
| ファン以外は終了です。 |
|
| 後片付けをしていたら付属のスピーカーが |
|
| 出てきました。いまさら電源を外す訳もなく。 |
|
| 見なかったことにしました・・・。 |
|
| 完成 | |

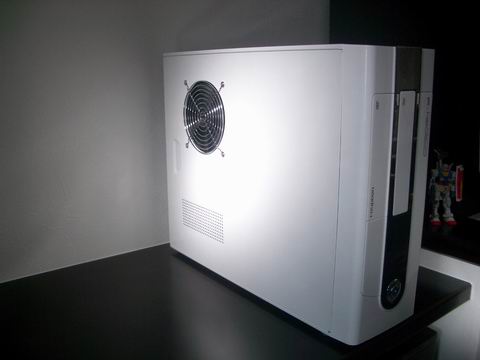

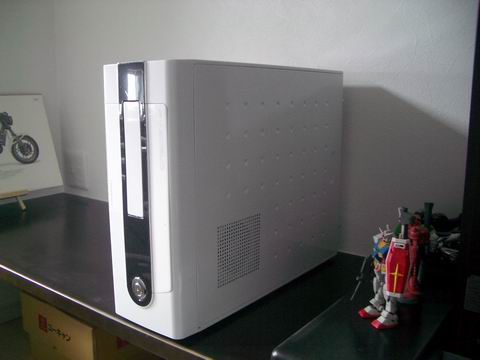

 おぉ！スタイリッシュ。  映えますねぇ。静音じゃないけど。格好だけでもリニューアルです。  ＰＣケースを変えてイメージチェンジしよう！ |
後日分岐コネクターを購入し、無事完成。 |
| ルックスは文句なし。シンプルで |
|
| スタイリッシュです。見栄えで購入ですから |
|
| それはOKです。さて、皆さんがよく言う、 |
|
| スリムケースはうるさいってのは本当か？ |
|
| うーん、やっぱり静かではないですね。 |
|
| 小型ファンになりますからどうしても |
|
| 高回転なんでしょうね。 |
|
| じゃぁ排熱されていないかというと、盛大に |
|
| 温風が吹き出してきます！これはうれしいのか |
|
| 微妙。ケース内にそれだけ熱がこもっている？ |
|
| ともいえます。久しぶりにマザー管理ソフトで |
|
| 温度を見ると |
|
| CPU 53℃。マザー４８℃くらいをふらふら。 |
|
| 真冬でこれ。確かにCPUは変えたけどマザーは |
|
| ここまで前は熱くなかった気がする。 |
|
| スリムケースは静音と排熱の両立がポイント |
|
| ですかね。 |
|
|
|
