| 今回のケース。組んだときから気になっていましたが、ファンの電源コネクターが３ピンじゃなかった。１２Ｖの |
|
| 標準４ピンコネクタ。しかも１つのファンからオスメス２つのコネクタが出ています。ごついし、邪魔です。しかも |
|
| どうせならパルスセンサー付のファンのほうが管理しやすいってことで、思い切って３ピンコネクタの静音ファンに |
|
| 交換です。ケース内が高温で困っていましたがこれも解決するのでしょうか？静音ってことでさらに上昇するので |
|
| しょうか？交換してみました。 |
|
| 今のケースファンと購入したファン |
|

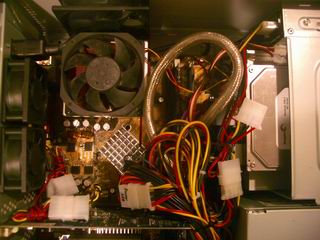

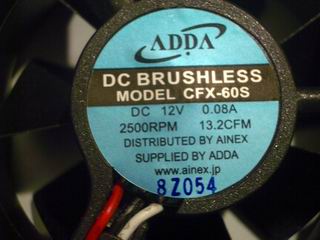

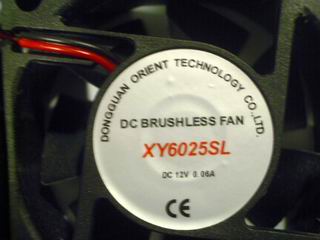

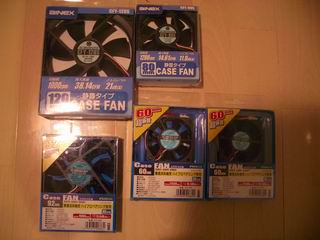

 ファンのコネクタ多すぎ。  用意したファンたち。  標準ファン。0.06A。  今回の静音ファン。消費電力は高くなった。 |
１つのファンにコネクタ２つは多すぎる！ |
| 安物の電源なので配線も着脱式なんかになっている |
|
| わけもなく、配線がうるさいです。 |
|
| コネクタでを３ピンに変えて、さらに分岐コネクタ |
|
| で２つを１つにまとめてマザーから電力を供給する |
|
| 計画です。このケースはケースファンが５つです。 |
|
| マザーからは分岐コネクタで４つ分採れるはず。 |
|
| せっかくなので静音ファンを購入しましたが、 |
|
| 取説をみるとケース標準のファンも回転数は低めで |
|
| 静かそうです。あまり静音化は期待できない予想。 |
|
| CPU用のファンが結構耳障りなので８０mm静音 |
|
| ファンを買って見ました。少し風量が少ないか？？ |
|
| 韓国のファンでしょうか。アンペアなどみると今回 |
|
| 購入したファンより低いものもあります。マザーの |
|
| 容量は大丈夫でしょうか。まぁファンくらい・・。 |
|
| それにしてもファンもまとめて購入すると結構な |
|
| 値段になりました。CPUファンはファンコンで |
|
| 回転数を下げてみたのですが、どうもPCが落ちる。 |
|
| CPUの温度は上がっていないのに落ちる。熱暴走 |
|
| というわけでもなさそう。ファンコン自体がどうも |
|
| 気に入らないようだ。そこで低回転のファンに交換 |
|
| してみたのですが、熱暴走の気が見られました・・。 | |
| 泣く泣く現状のうるさいファンでCPUは我慢です。 |
|
| ８０mmのファン無駄な買い物でした。 |
|
| 電源サイドのファンは流用です |
|

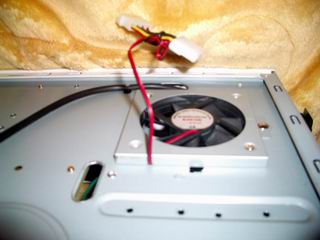

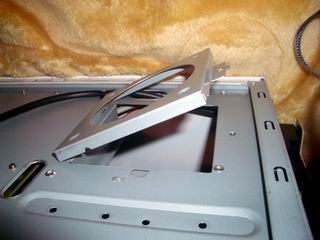

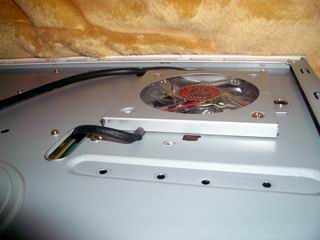

 電源部排熱用のファン。  窓があり、挟み込む構造。  ＨＤＤ用のファンを転用。  きっと意味のある仕切り板を復活。 |
電源サイドのケースファン。５つのケースファンが |
| ありますが、マザーから取れるのは４つ。どこを |
|
| ４ピンコネクタのファンにするか迷いましたが、横の |
|
| 電源部排熱用ファンにしました。理由は前回購入した |
|
| HDDクーラーですが、ＨＤＤの電源を不要時落として |
|
| 冷却に成功したため１５mm厚８０mmファンが１つ |
|
| 手元にあったことです。しかも都合よく４ピンです。 |
|
| CPUで使えなかった２５mmのファンも考えましたが |
|
| メーカーのエアフロー設計を尊重し、１５mmです。 |
|
| ついでにケースを組み立てたときに電源と干渉すると |
|
| 思って取り外したエアフローの仕切り板。よくよく |
|
| 考えると電源の大きさもいたって普通ですので多分 |
|
| 組み付くはずです。これもメーカーの判断であるから |
|
| きっとついているべきなんでしょう。あったほうが |
|
| エアーの流路は遠回りになりますが、電源ファンは |
|
| 吸気で、ケースファンは排気。これが対向してるのが |
|
| 効率わるいのでしょうか？まぁ設計配慮を尊重して |
|
| 仕切り板も戻します。やはり今回はうまく電源が |
|
| 納まりました。何度か電源の取り外しをして錬度が |
|
| あがったようです。苦もなくつきました。手元に残り |
|
| 邪魔だった仕切り板もケース内に収まりOKです。 |
|
| ＨＤＤファンもぴったりです。もともとかなり静かな |
|
| ファンと言う印象ですので良しとします、 |
|
| コードの取り出し口が太くなったコードを潰します。 |
|
| 断線しないか気になります・・・。 |
|
| ほかのケースファンも組み付ける |
|

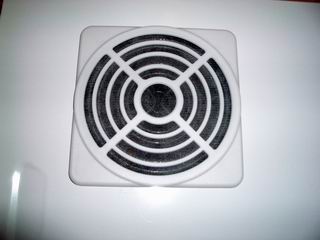

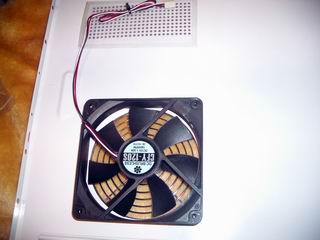

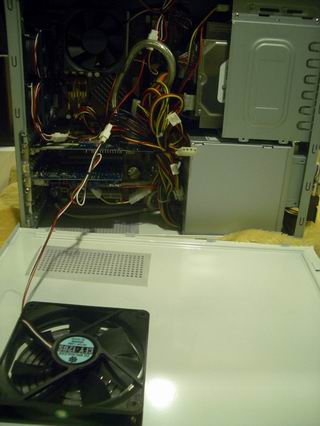

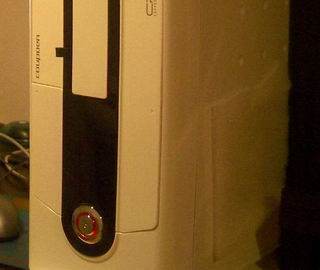

 熱の篭り原因となったフィルター。  吸気はこの１２cmファンだけ。  ここにメッシュのファンガードを設置。 フィルターも薄くはさみました。  全くきれいになっていないケース内。 |
以前のＰＣケース内があまりに埃で汚かったので、 |
| 前回組んだときに手元にあった水槽用のフィルターを |
|
| 給排気口に貼り付けました。フィルターと言っても |
|
| ウール状ですから熱が篭りまくりです。マザー温度が |
|
| ４８℃くらいでした。すべてにフィルター貼って |
|
| 給排気口を塞いでいましたが、吸気だけでいいはず。 |
|
| 今回は排熱性アップのために吸気のサイド１２cm |
|
| ファンにメッシュのファンガードを装着しました。 |
|
| メッシュでは防塵が不安でしたのでここだけには |
|
| 薄くしたフィルターをはさみました。マグネット式の |
|
| ファンガードですので装着も簡単でした。 |
|
| 見た目の印象でもフィルターがない分、今回の方が |
|
| 涼しそうです。 |
|
| ファンの取り付けは終了です。４ピンコネクタは |
|
| 減りましたが、分岐コネクターが増えたので結局は |
|
| ケース内の見栄えは変わりませんね。でもマザーから |
|
| 電気をもらえるので電源からの４ピンコネクタが |
|
| かなり空きました。着脱コネクタ式の電源を購入し、 |
|
| 必要最低限の配線にすればこのケース内の配線も |
|
| 少しはすっきりするかと・・・。完全エノキ茸です。 |
|
| 空いた３．５インチベイにカードリーダーを装着 |
|

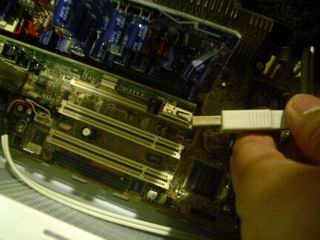

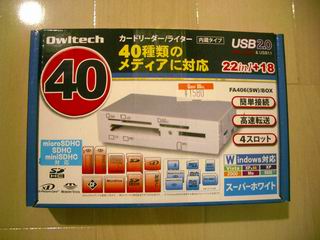

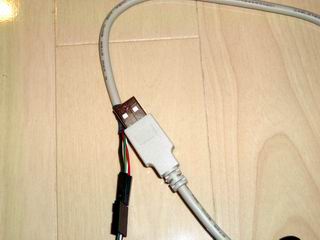

 安物のカードリーダー。  通常のUSBコネクターに変換です。  マウントは両面テープです。ぐらぐらします。  PCIのUSB内臓ポートへ挿したのが不具合の原因でした。 カードリーダーの取説にも動作保証外って書いてました。、 |
ＨＤＤクーラーが不要となったので空いたベイに |
| カードリーダーをすることにしました。今の外付けの |
|
| カードリーダーはなんとワゴンセール品だったので |
|
| USB2.0対応じゃない！遅いんです・・・。 |
|
| 適当に安いカードリーダーを購入です。しかし問題は |
|
| 今のマザーのバグなのかマザーにあるUSB接続ピンが |
|
| 認識されません。PCIのUSBカードの内臓ポートへ |
|
| 接続するために変換コネクタをかませて接続です。 |
|
| ＨＤＤクーラー同様、このリーダーも側面には |
|
| タップが切られていますが底面にはありません。 |
|
| そのため両面テープでマウントしました。設置剛性は |
|
| 不足していますが、カードの抜き差しには問題なし。 |
|
| 両面テープなので取り付け深さが自由になるので |
|
| よく使うＳＤカードを挿した状態でケースフロント |
|
| カバーが閉じられる深さに設定しました。 |
|
| カードリーダーの認識テストをしたのですが・・・。 |
|
| これが絶不調。ブルー画面でまくりです。原因は |
|
| よくわかりませんが、PCIのUSBカードを介して |
|
| カードリーダーを接続しているのがＮＧのようです。 |
|
| 非常に格好悪かったのですが、PCIスロットから |
|
| 一度USBコネクタを引き出し、背面の通常USBポート |
|
| へつなげました。それ以来ブルー画面は出ません。 |
|
| 外へ出たコードは不恰好ですが、ケース分解時にも |
|
| 特に着脱する必要がない取り回しのためOKです。 |
|
| 交換してみて | |

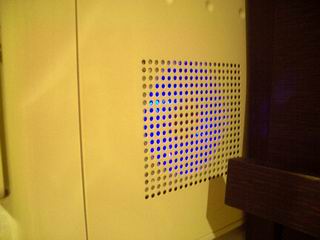

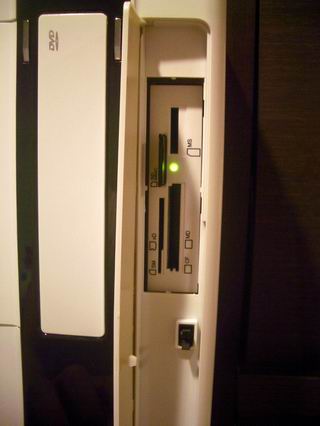

 奥過ぎて不恰好です。  無意味な光モノ。  ケース内は３４℃に！１０℃以上下がった。  無対策のＨＤＤ温度！  ＨＤＤ電源カットしてみたが、フィルターが 排熱を妨げていた？  今回はＨＤＤもケース内温度まで下がりました！ |
起動後の印象。静音化はあまり変わらず。標準の |
| ファンも結構静音だったのでしょう。今回のファンは |
|
| 回転数はオリジナルよりトータル少し多めです。 |
|
| それでノイズが変わらないなら相対的に静音化 |
|
| 達成されたと言うことでしょうか。サイドの電源部の |
|
| ファンはＨＤＤクーラーを転用したので無意味に |
|
| 光っています。まぁ涼しげでしょうか・・・。 |
|

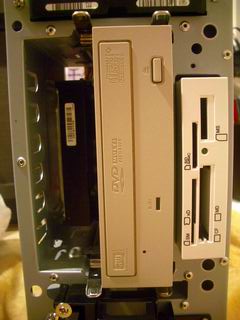

| カードリーダーも奥目に取り付けたので隙間があり、 |
|
| 正面からみると不恰好ですが普段はカバーを閉じて |
|
| 見えないので構いません。 |
|
| 問題はケース内温度です。フィルターを除去した |
|
| 効果は・・・。 |
|
| 絶大です！！！室温２０℃でケース内で３４℃。 |
|
| １０℃以上下がりました。あんなに悩んだＨＤＤも |
|
| ３４℃です。ケース内同温度です。はじめ５６℃。 |
|
| ＨＤＤ電源オフで４６℃。今は３４℃。２０℃以上 |
|
| 下がりました。 |
|
| 電源サイドのファンはかなり静かなＨＤＤクーラー用 |
|
| ファンです。仕切り板も付けたし、凶暴な電源の |
|
| 熱を排出できるか心配でしたが、これまで熱かった |
|
| ＰＣケースの前面下部。スイッチ部からなんとも |
|
| いえない熱気がにじみ出ていましたが、前面下部は |
|
| 手をかざしても熱気を感じなくなりました。 |
|
| 仕切り板のおかげで熱がファンまできれいに流れて |
|
| いる証拠でしょうか。 |
|
| 少しうるさいCPUファンを除いてケース内温度は |
|
| 安定しました。あとはCPUファンの選定と高効率の |
|
| 電源を探してみることにします。 |
|
|
|
